中以引正分析实验室

       常熟中以引正检测技术有限公司是中以检测认证有限公司和北京大学分子工程苏南研究院共同组建的专业材料检测分析平台。公司位于苏州市常熟市贤士路88号，实验室面积3000平方米，投入各类高端分析检测设备近5000万元。

       公司定位于高端材料分析测试专业实验室，公司拥有来自金属材料、PCB板电子工业、高分子材料、涂料、工业助剂等行业的专家团队和分析工程师团队。

       公司面向全国各类企业和科研机构，提供一站式的定性定量分析、产品失效分析服务。

       一、服务范围

      目前分析实验室设色谱分析室、液质分析室、生化分析室、光谱分析室，理化分析室、电镜分析室、XRF分析室、XRD分析室、核磁分析室等9个分析室，可从事有机、无机成分与结构分析，材料的结晶、热学、力学性能和显微结构分析，药物定性、定量分析、荧光检测分析，以及常规的水质检测、食品检测、转基因成分检测、环境污染物分析。

       二、实验室设备情况

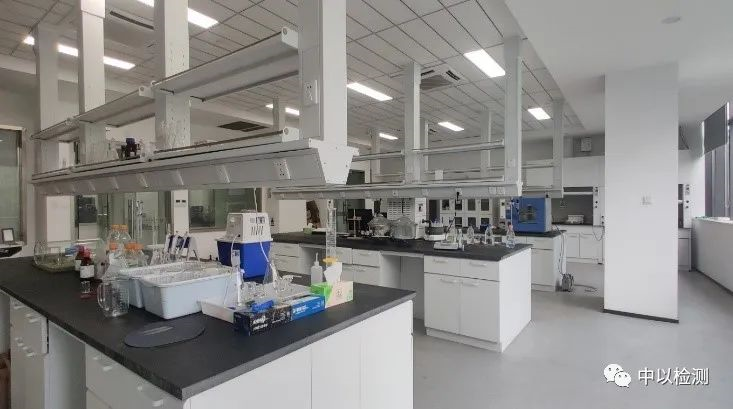

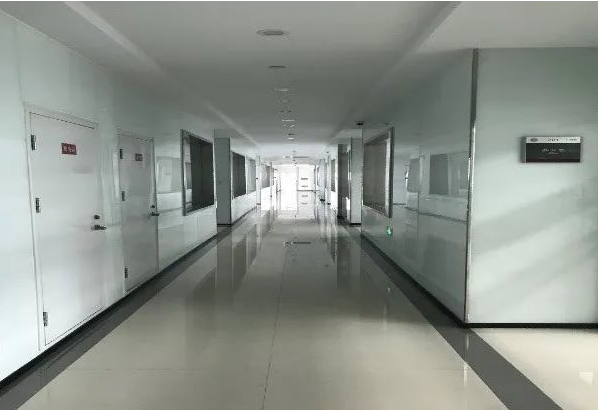

       1.   实验室一览

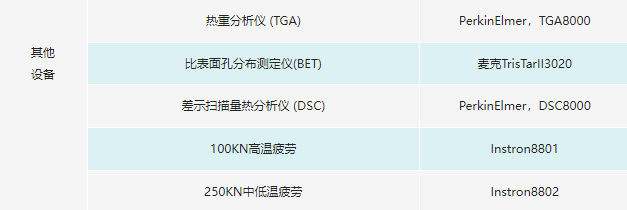

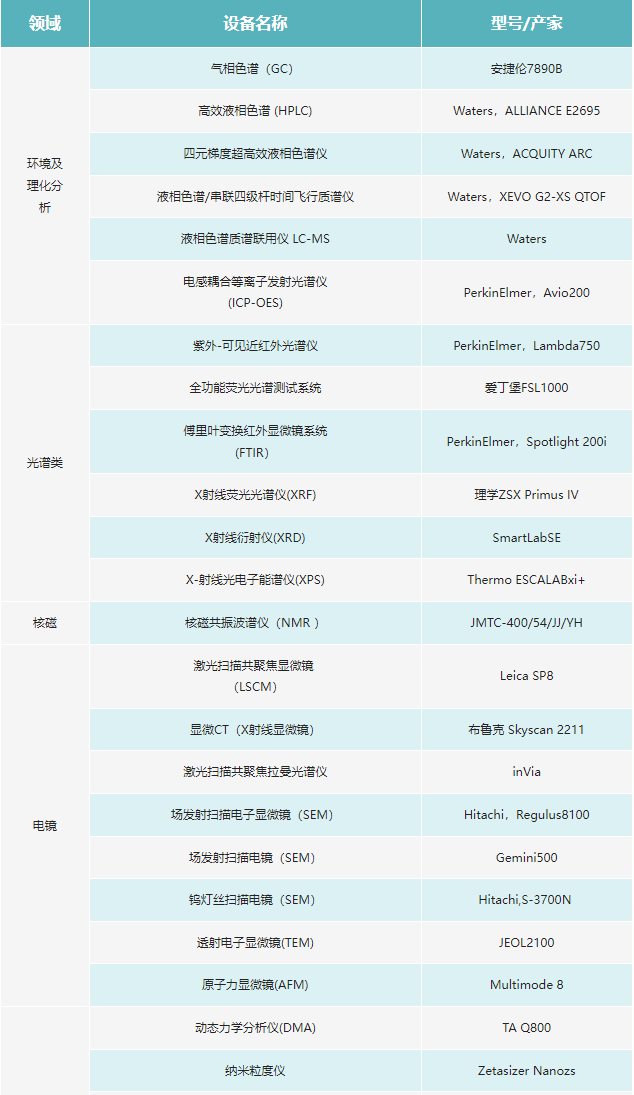

2.   实验室设备列表

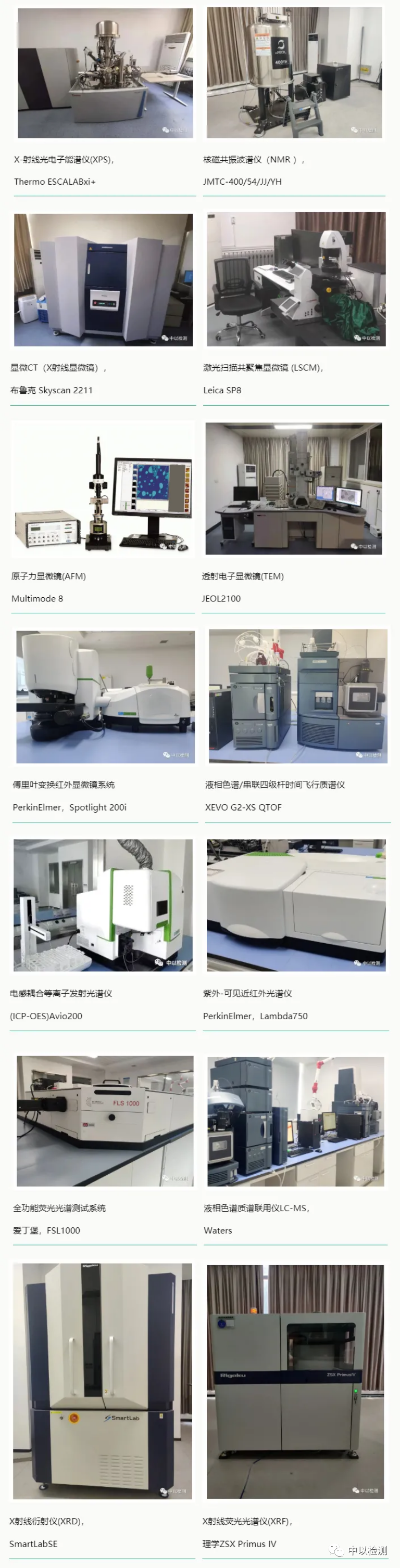

3.   部分设备实拍

三、服务类型

      金属材料分析：元素定性定量分析、金属牌号鉴定、微观组织、渗层深度、断口检验、镀层厚度、金相切片分析、脱碳层等。

      非金属材料测试服务：新能源汽车及配件、塑料橡胶、消费品、PCB板、胶黏剂、工业助剂、油墨、食品包装材料、涂料等分析测试。

      高分子材料分析：定性定量分析、异物分析、配方解析、未知物剖析、材质鉴定、粒径分布、分子量分布等。

      产品失效分析：PCB板分析、塑料/橡胶开裂、发黄、粉化、异物析出、半导体封测异常等。


     四、案例分析

     1、定性分析

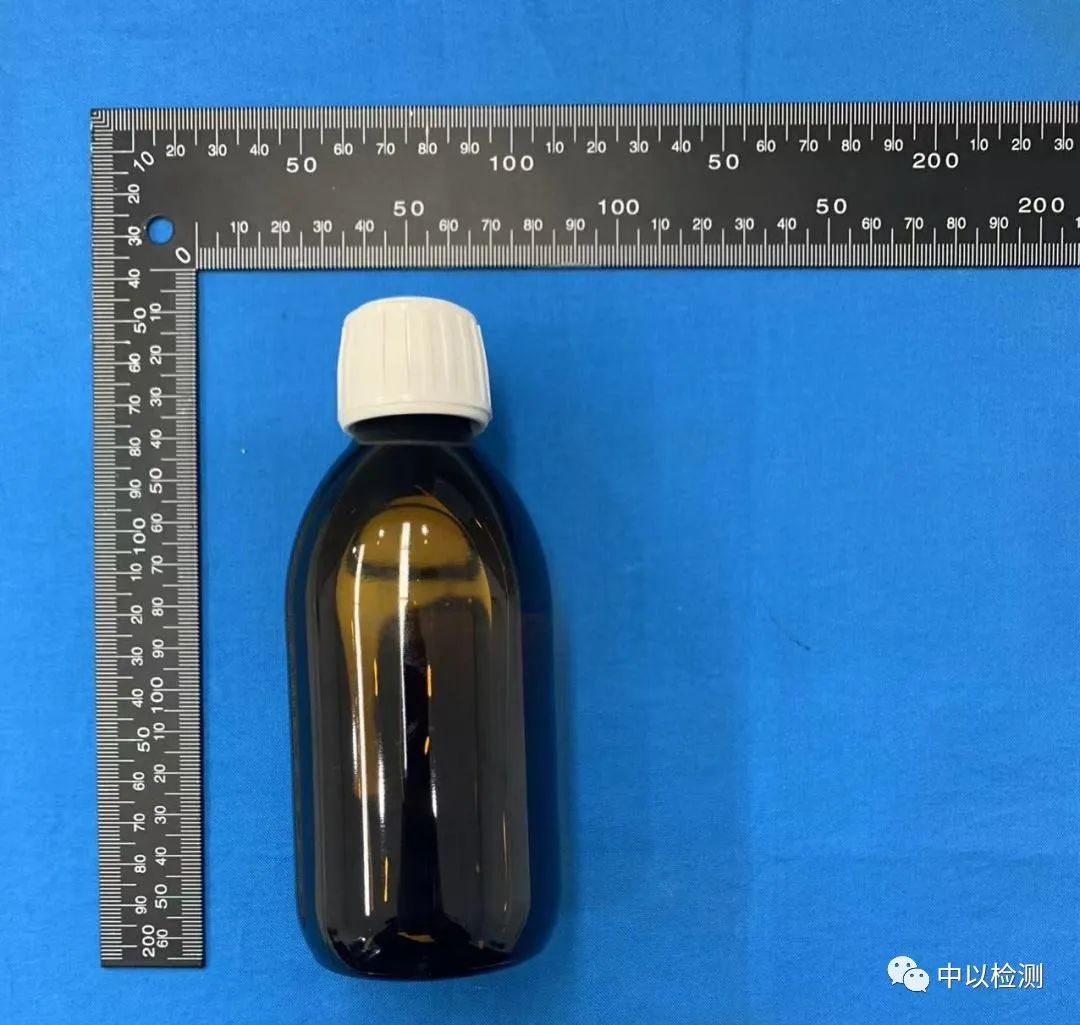

测试案例一：
      测试要求：全成分定性分析。

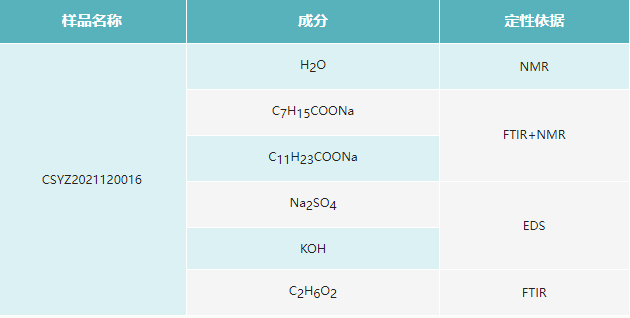

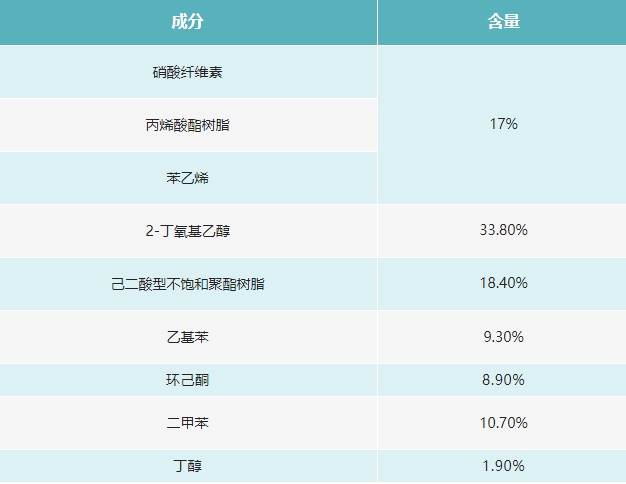

      测试结果：见下图。

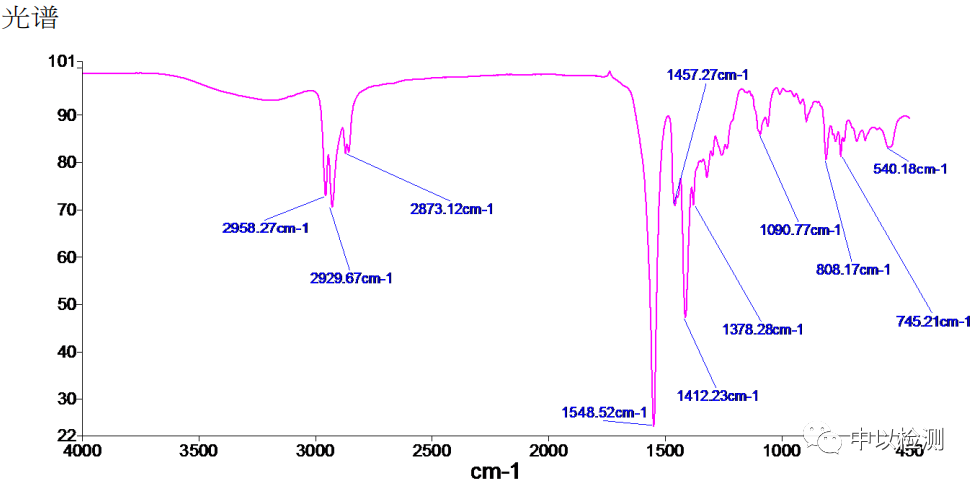

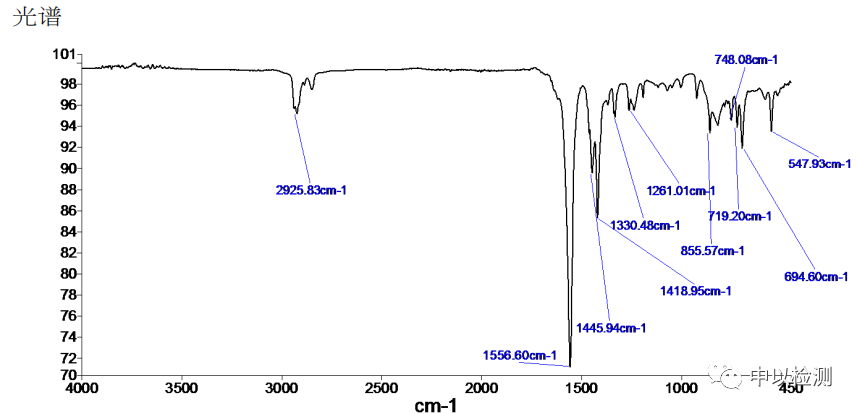

红外图谱：

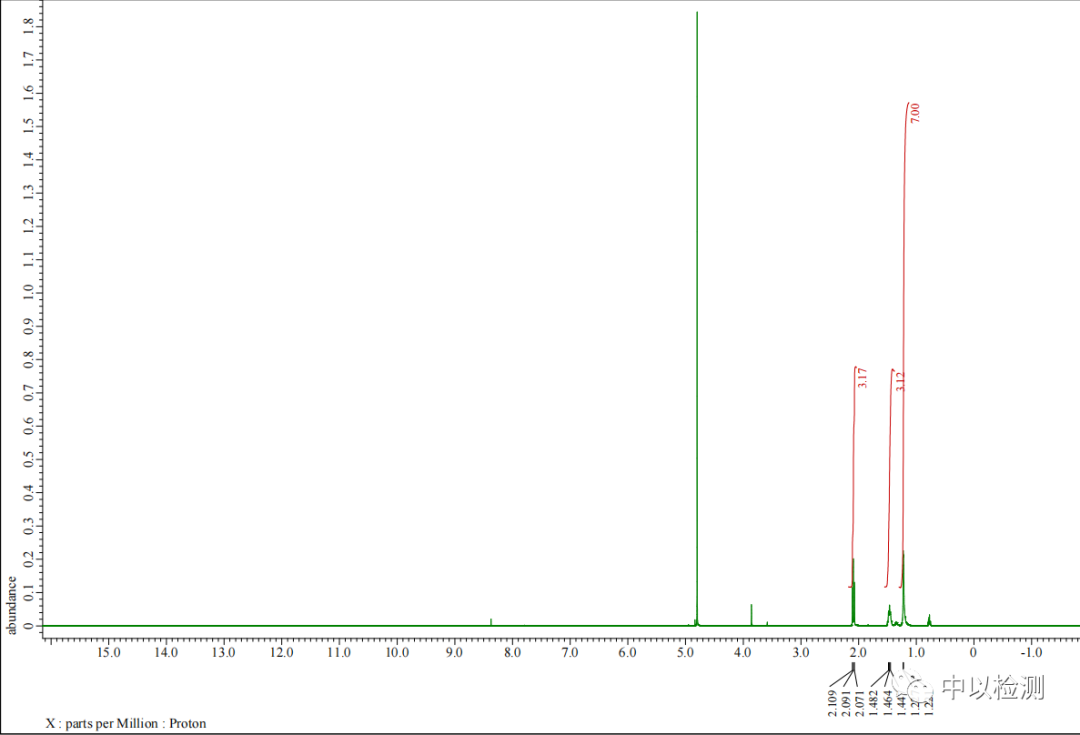

NMR图谱：

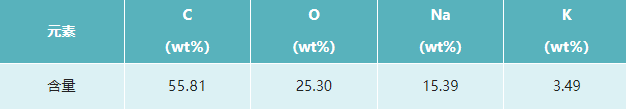

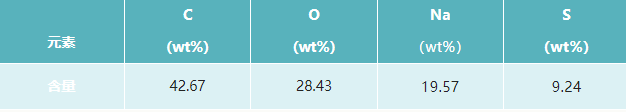

EDS元素分析结果（一）：

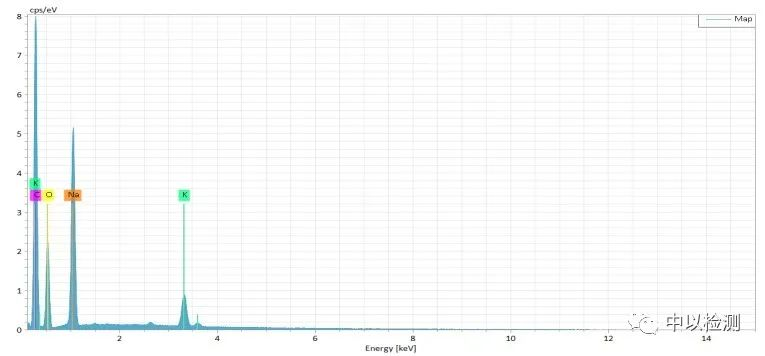

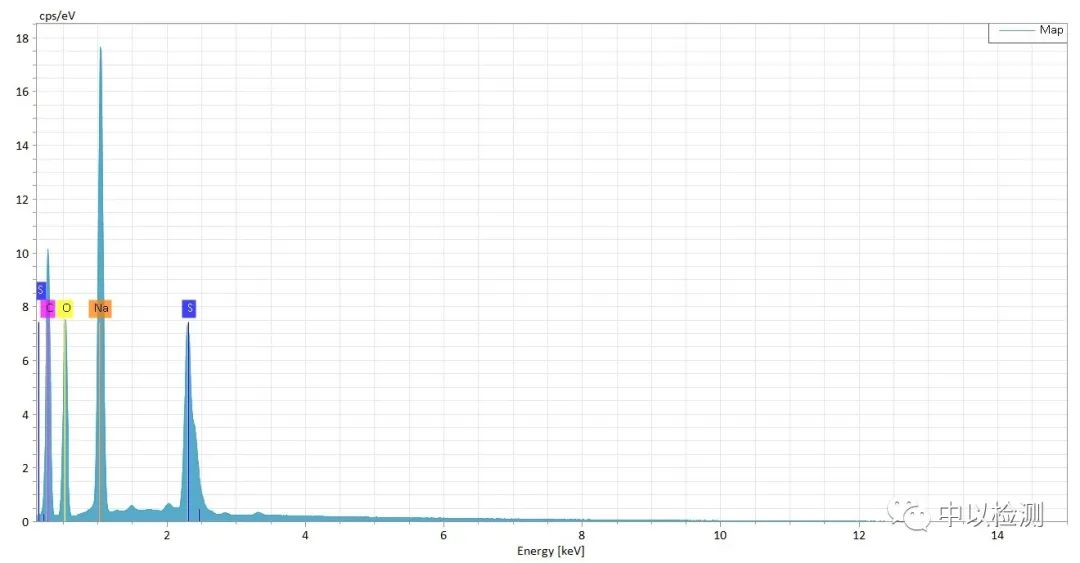

能谱图：

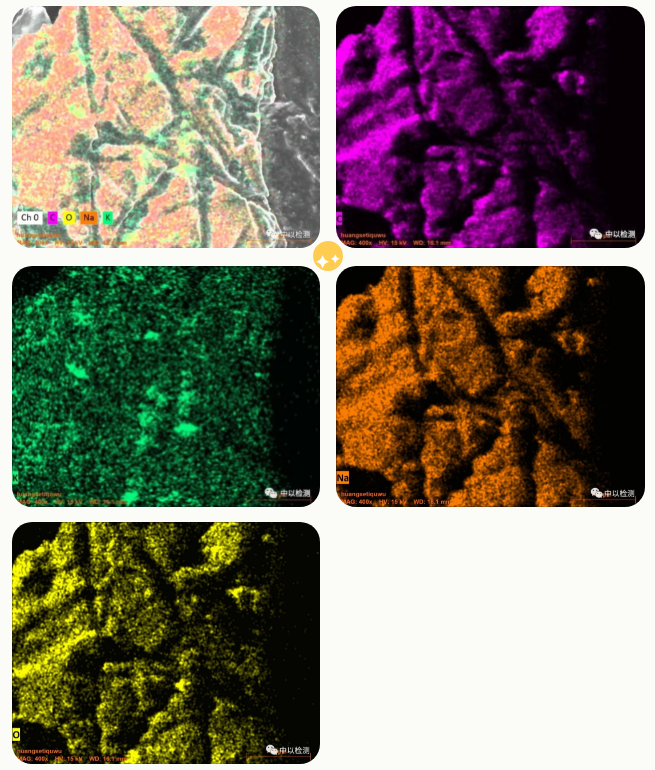

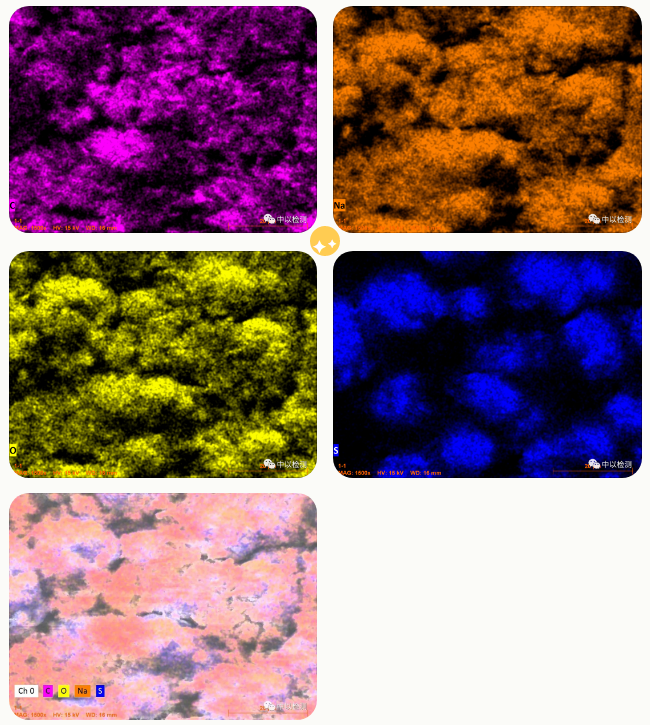

元素图：

EDS元素分析结果（二）：

能谱图：

元素图：

2、失效分析

      测试案例二：转子注塑组件失效分析

      测试分析：从EDS成分分析可以得到其成分为Fe、Nd以及少量的有机物。从TGA以及DSC的图谱也可以看到样品大部分为无机成分，有机成分较少。再通过TGA图谱对比，发现失效样品的失重比例较低，且前段有机物的分解温度更高，推断有机含量应该低于完好样品。

初步怀疑失效样品有机添加剂含量较少导致样品韧性较差，容易开裂。

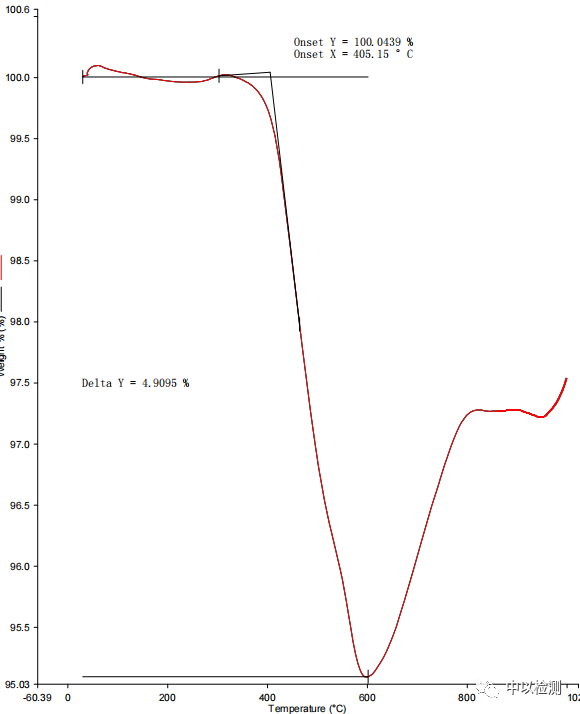

      样品TGA图谱分析测试结果:

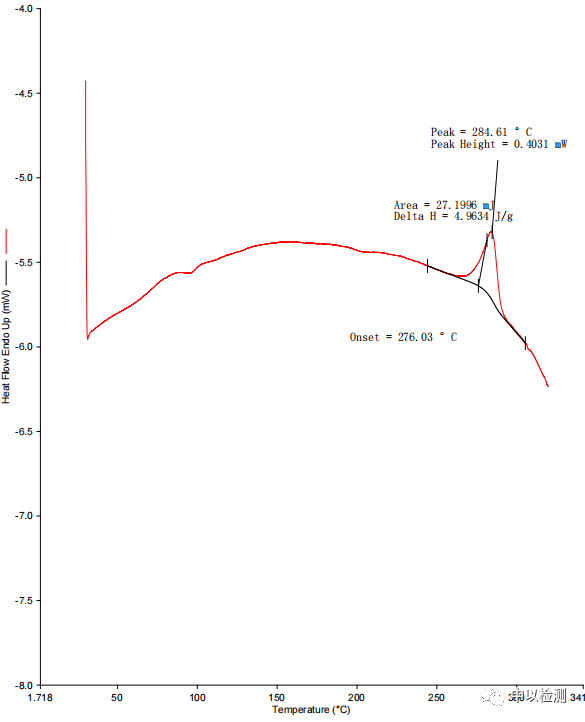

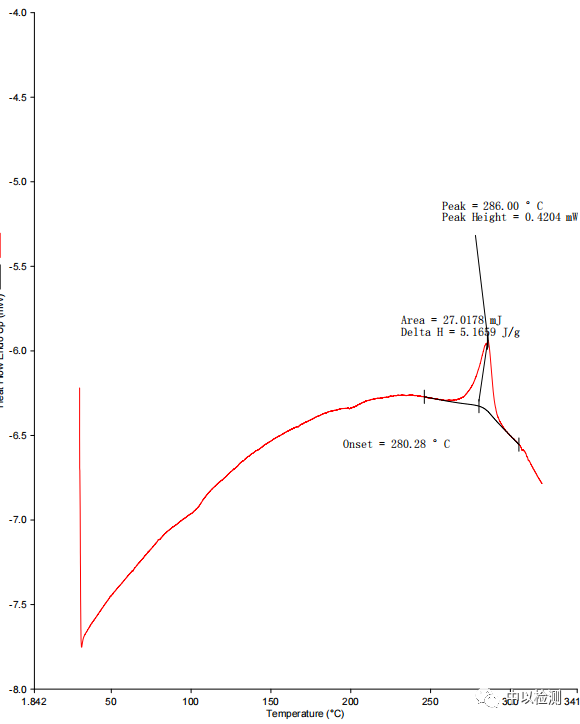

样品DSC图谱分析测试结果:

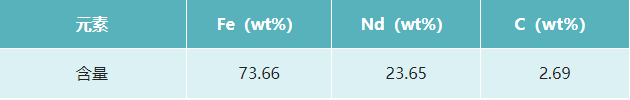

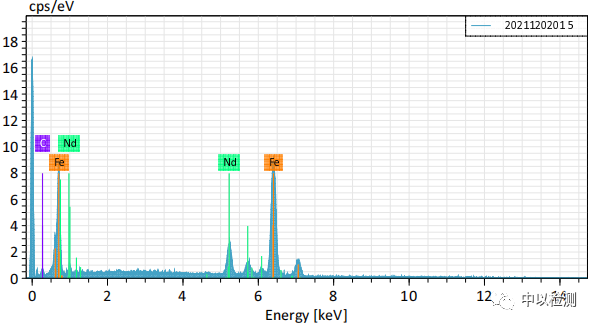

EDS元素分析结果：

测试案例三：

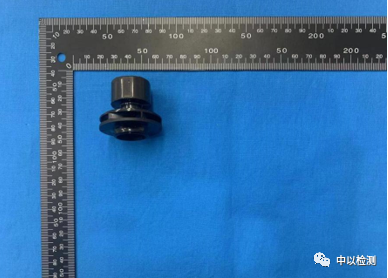

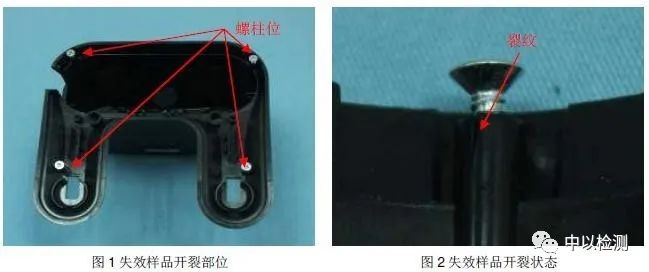

       测试需求：失效样品为黑色塑料件。根据客户提供的信息，该样品的材质为 ABS/PC,  样品上的螺柱在打入螺钉一段时间后, 部分螺柱会出现开裂失效，如图 1 和图 2 所示。

       对开裂螺柱进行目视观察，可以发现螺纹沿轴向扩展，从螺柱上端面开始，至约螺柱半高处终止，贯穿螺柱内外侧。

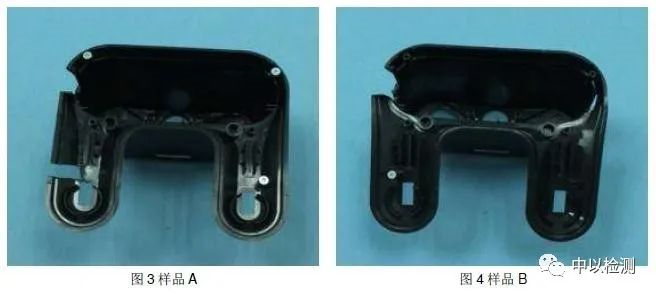

客户提供了两种批次的塑料件，一批标示为”最新”的样品, 本报告中标为样品 A, 如图 3 所示: 另一批标示为”第一批次”的样品，本报告中标为样品 B, 如图 4 所示。

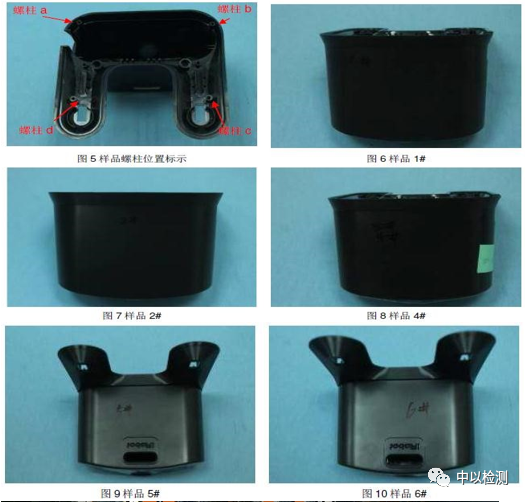

对样品的 4 个螺柱位置进行了编号, 如图 5 所示。在样品 A 中选取了 5 件样品编号, 如图 6 至图 10 所示, 1#和 2#样品的螺柱内壁存在螺纹, 非全新样品; 4#、5#和 6#样品的螺柱内壁无螺纹，为全新样品。

分析目的：通过逐步的测试分析手段，得出黑色塑料件螺柱开裂的可能原因和建议。

      分析方法：材质分析

      通过结合客户提供的信息和客户的要求, 对两种批次的样品进行了材质的一致性比对来考察样品的材质是否存在重大的改变而造成失效。


      样品编号: 样品 A、样品 B

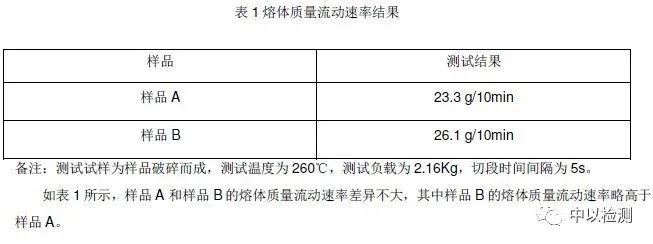

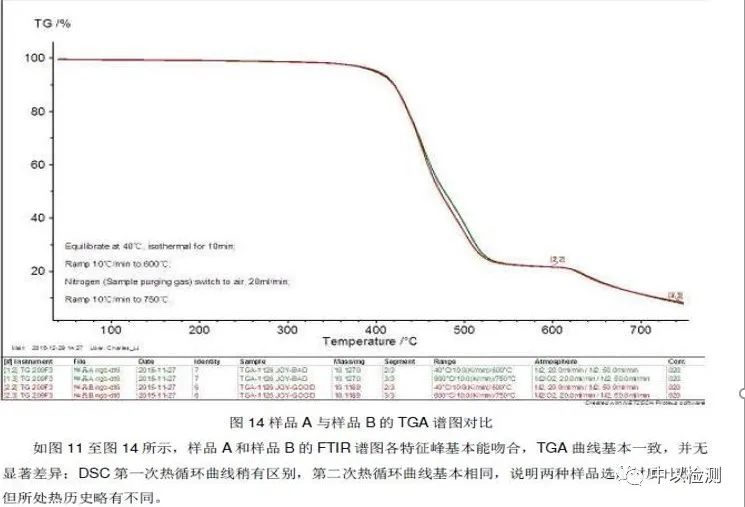

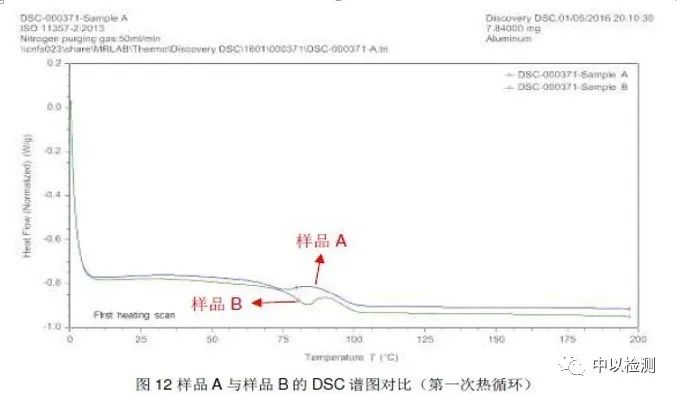

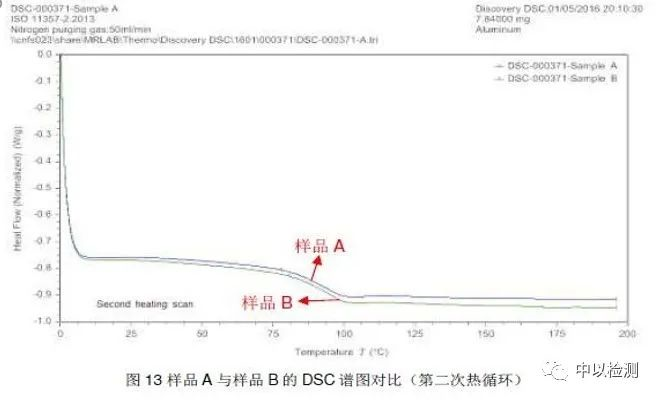

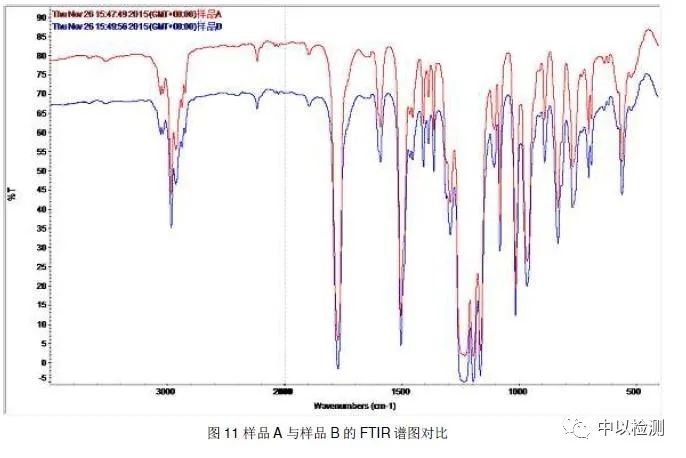

      测试方法: 傅里叶转换红外光谱法(FTIR, ASTM E1252-98(2013) ε1)、差示扫描量热法(DSC, ISO 11357- 2:2013)、热重分析法(TGA, ISO 11358-1-2014)、熔体质量流动速率(ISO 1133-1:2011 程序 A)。

      测试结果：

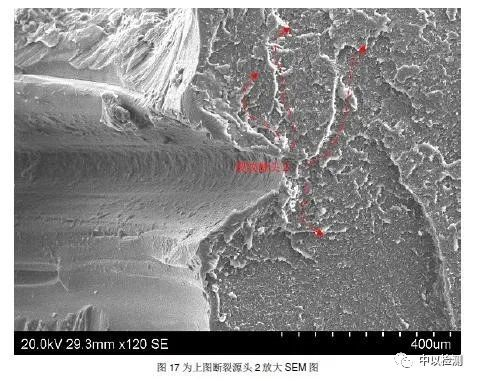

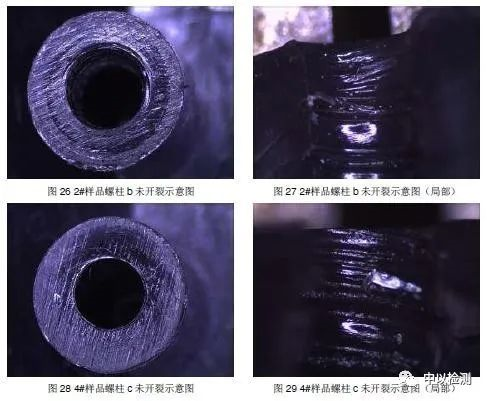

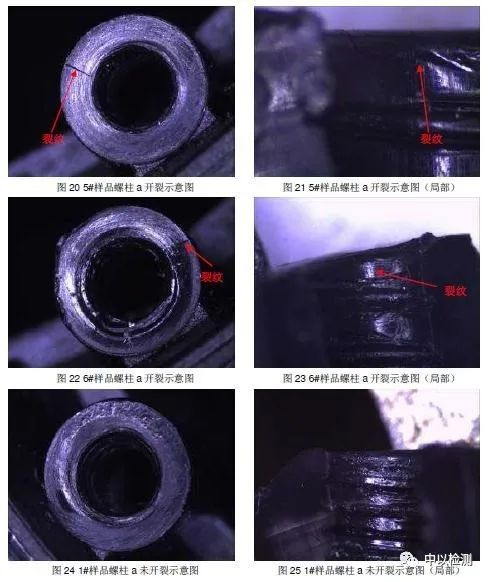

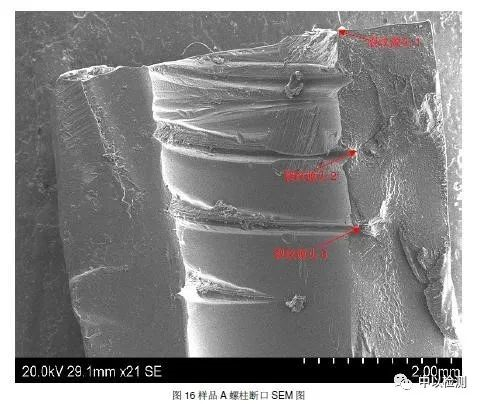

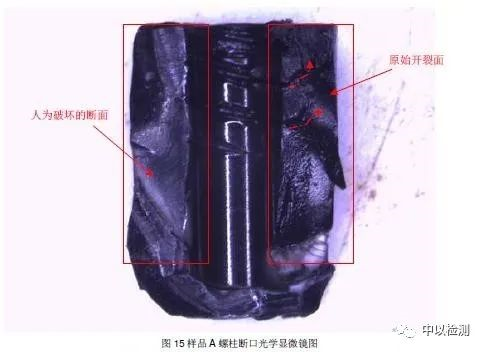

断口分析：断口分析可以直接地反映样品断裂状况、确定断裂源头、断裂方式等，因此有必要对样品断口进行分析。

       样品编号：样品 A

       测试方法：光学显微镜、SEM

       测试结果：

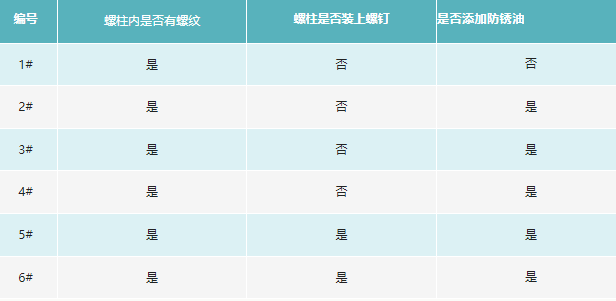

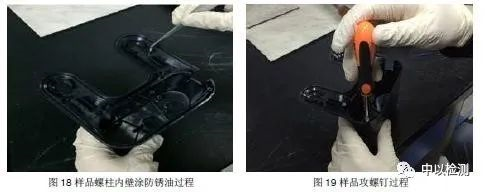

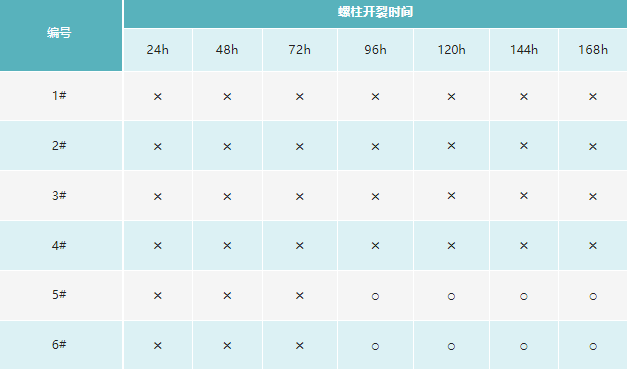

备注：5#、6#样品的螺纹为装上螺钉后产生。将按表 2 处理后的样品放入 50℃烘箱内储存，每隔一定时间取出观察样品各螺柱是否开裂。

持续观察直至不发生显著变化：
